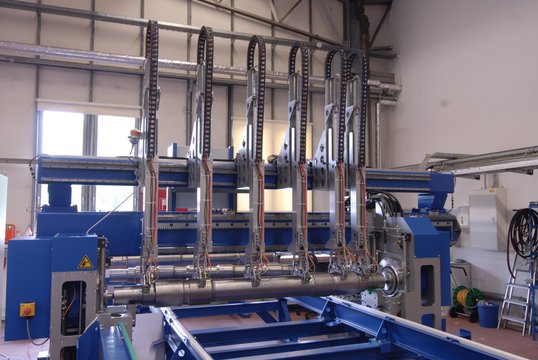

Vollwellenprüfanlage VWP-PD 2700/80-320
Bei der Herstellung von Eisenbahnwellen erfolgt am Ende der Produktion – meist noch im vorgedrehten Zustand – eine erste Überprüfung auf Fehler und Einschlüsse. Hierfür werden die Wellen auf der gesamten Länge mittels Ultraschall auf produktionsbedingte Fehler untersucht. Dabei ist es besonders wichtig, dass die nicht prüfbaren Bereiche so klein wie möglich ausfallen und aufgrund der Vielfalt unterschiedlicher Wellenbauarten eine schnelle Umrüstung erfolgen kann. Die hier vorgestellte Ultraschallprüfanlage verbindet die Anforderungen der Ultraschallprüfung mit den Anforderungen des Produktionstransportes der Wellen und berücksichtigt dabei die enorme Vielfalt von Wellenbauarten bei gleichzeitig kurzer Prüfzeit.
Durchdachte Konzeption, flexibler Einsatz
Die VWP-PD 2700/80-320 verbindet die Anforderungen der Ultraschallprüfung mit den Anforderungen des Produktionstransportes der Wellen. Dabei berücksichtigt sie die enorme Vielfalt von Wellenbauarten bei gleichzeitig kurzer Prüfzeit. Diese durchdachte, exakt auf die entscheidenden Faktoren abgestimmte Konzeption ermöglicht den flexiblen sowie effizienten Einsatz der Prüfanlage. Unabhängig davon, ob die Welle 0,3 m oder 2,7 m lang ist – und ob sie bereits Konturen an der Oberfläche aufweist oder nicht –, sie können alle geprüft werden. Die ergänzende 2D-CAD-Schnittstelle gestaltet das Umrüsten und Justieren auf eine andere Wellengeometrie sehr einfach, womit dem Anwender ein sehr leistungsfähiges Werkzeug für die Produktion von Radsatzwellen zur Verfügung steht.
Je nach Ausstattung kommt bei der VWP-PD 2700/80-320 entweder konventionelle Ultraschallprüftechnik mit Einzelprüfköpfen oder Phased-Array-Prüftechnik mit entsprechenden Prüfköpfen zum Einsatz. Die Prüfanlage erreicht die Zulassung für den internationalen Hochgeschwindigkeitsverkehr, da sie allen gängigen Normen und Regelwerken entspricht. Bei Bedarf kann sie auch mit der Hohlwellenprüfanlage (HWP-PD 2700/30-90) kombiniert werden, wodurch eine Universalprüfanlage für alle Wellenbauarten entsteht.
